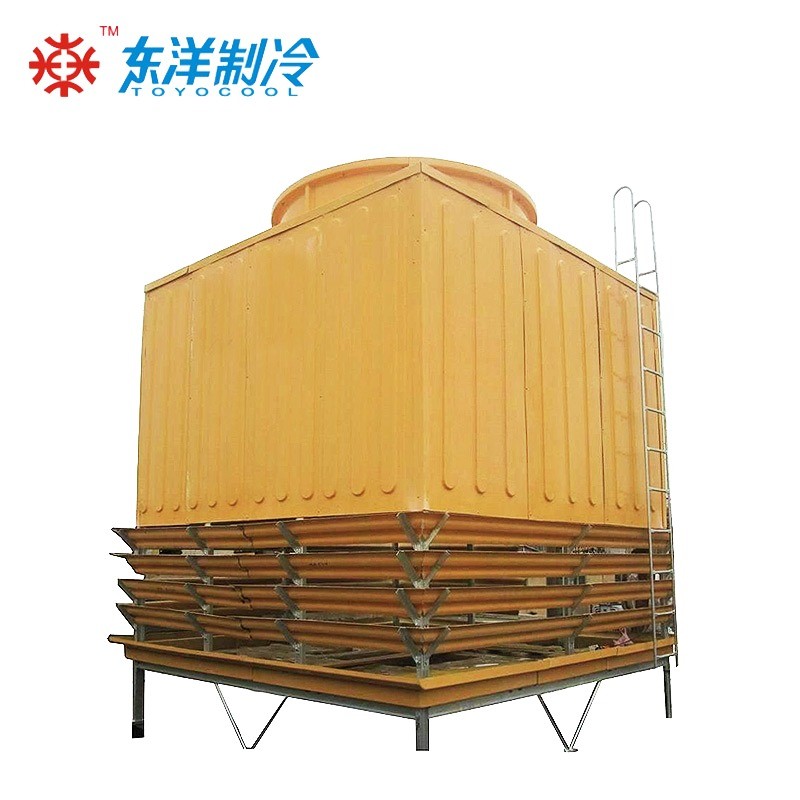

Torre di raffreddamento di grandi dimensioni quadrata PVC Torri di raffreddamento efficienti dal punto di vista energetico Basso rumore

Progettazione della torre di raffreddamento Toyo avanzata, solida

La progettazione strutturale complessiva della torre di raffreddamento utilizzando il nuovo CAD / CAM (software di processo di produzione), l'aspetto di linee generose, di alto livello,combinazione multi-tavola (può essere una sola corsa per raggiungere lo scopo di risparmio energetico) per risparmiare spazio, la struttura complessiva del solido e stabile, buona rigidità, resistenza a 12 tifoni, 8 terremoti, carico di neve 200kg/m2.Inoltre, la torre è dotata di un canale di manutenzione di piastre in acciaio a disegno e la torre di raffreddamento visibilmente affissa con i segnali di accensione e spegnimento anti-elettrocuzione e prevenzione delle cadute, la manutenzione è molto conveniente e sicura.

di larghezza inferiore o uguale a:

Selezione del corpo della torre della norma nazionale Q195, Q235 produzione di piegatura e modellazione di lamiere di acciaio, anticorrosione superficiale in conformità alla norma britannica BS ENISO 1461:Il trattamento galvanizzato a caldo standard del 1999 ridurrà al minimo il grado di ossidazione, forte e resistente.

Conchiglie di fibra di vetro:

Progettato per utilizzare turbine eoliche a risparmio energetico a transizione di velocità di ritorno, con un tasso di recupero dell'energia cinetica superiore al 30%, ridurre la pressione totale del ventilatore, ridurre la potenza del motore,per raggiungere lo scopo di risparmio energetico e basso consumo.

I materiali principali del guscio e del telaio sono utilizzati per impedire l'acidità, l'alcalinità e la resistenza alla corrosione, la plastica rinforzata in fibra di vetro di alta qualità, la resistenza alla trazione superiore e l'isolamento conduttivo,resistenza ai fattori naturali, i raggi ultravioletti e l'erosione chimica, nuovo come sempre, ritardante la fiamma per 20 anni senza sbiadire, lunga durata di vita.in piena conformità alle prescrizioni del proprietario.

Minimo rumore, minor costo

Fan:

Selezione di una nuova torre di raffreddamento ad arco di corda di alta resistenza, ventilatore speciale, grande volume d'aria, basso rumore, peso leggero.Lo strato superficiale del trattamento anti-corrosione a spruzzo ad alta aderenza a 8 livelli, anti-corrosione, anti-ossidazione. angolo regolabile della lama per soddisfare le diverse esigenze, semplice installazione e manutenzione.e le lame possono essere combinate e smontate comodamente;

Il metodo di installazione del ventilatore invertito può ridurre il rumore della torre di raffreddamento di 3-5 dB (A) e l'uscita d'aria al di sopra dello spazio limite del fascio di meno.

Motore:

Adottare il marchio di fama mondiale ABB completamente chiuso motore speciale torre di raffreddamento, classe di protezione IP55, classe di isolamento F, dopo aver utilizzato più di dieci anni, prestazioni eccezionali, alta efficienza,basso rumore, meno consumo energetico.

Buono effetto di dissipazione del calore, meno acqua galleggiante

Riempitore:

Selezione di materiali di cloruro di polivinile (PVC) di alta qualità, stampaggio sotto vuoto, resistenza e flessibilità del materiale, elevata resistenza ai raggi ultravioletti, non facile da rompere, non poroso,Nessuna bolla, senza impurità evidenti e materiali ausiliari scarsamente dispersi, la superficie dell'olio, senza odore irritante, rispettoso dell'ambiente, ignifuge, resistente all'invecchiamento, lunga durata.E il disegno adotta un unico disegno a forma di onda "V", che può prolungare efficacemente il tempo di contatto tra l'acqua e il vento di raffreddamento nella torre, con una piccola resistenza al vento, una buona idrofilicità e un'elevata efficienza di raffreddamento.Il dispositivo di raccolta dell'acqua dal nido di miele alla fine riduce la perdita di acqua a 00,01% del volume dell'acqua circolante (temperatura dell'acqua di lavoro -50 °C ~ 58,5 °C, superiore a questo valore, scegliere il riempitore ad alta temperatura in materiale P.P.).

Distribuzione uniforme dell'acqua, facile manutenzione, foglio di riempimento ha buone caratteristiche termiche e caratteristiche di resistenza,può soddisfare pienamente i requisiti di progettazione del campo di scambio di calore e di flusso della torre di raffreddamento. Il telaio di riempimento e la scala sono realizzati con tubi galvanizzati a caldo.

Sistema di distribuzione dell'acqua:

Combinato con anni di esperienza di produzione, secondo le ultime teorie di progettazione dell'industria internazionale delle torri di raffreddamento,La torre di raffreddamento del marchio "Toyo" adotta una vasca d'aspersione e una vasca di distribuzione dell'acqua di tipo piscina, che ha una bassa pressione dell'acqua nella torre, risparmio energetico, perfino sprinkler, e senza parti mobili.il centro della torre è dotato di un canale di ispezione per una manutenzione più comoda.

Resistenza alla corrosione e lunga durata

di una lunghezza superiore a 50 mm,

Selezione di un materiale speciale in lega di alluminio, con una migliore rigidità e resistenza, peso leggero, facile installazione del ricevitore esterno; elevata tenuta dell'interfaccia del tubo del cavo,Uniformità della forza della chiatta■ strato superficiale per il trattamento anticorrosivo con spray ad alta adesione a 8 livelli, resistenza alla corrosione e all'ossidazione.

L'uso delle condizioni di temperatura ambientale non è limitato:

Ambienti ad alta temperatura o di acque reflue:

temperatura dell'acqua circolante superiore a 58,5 °C, valore di pH superiore a 6-8 contenente acidi e alcali forti e qualità dell'acqua solidi totali superiori a 5000 mg/l,contenenti olio (catrame) superiore a 10 mg/l o impurezze meccaniche di diametro superiore a 5 mm, è necessaria una progettazione e una produzione speciali.

Ambiente a bassa temperatura:

In inverno è necessario proporre l'uso ininterrotto di un ambiente a bassa temperatura ghiacciato, può essere appositamente progettato per aggiungere riscaldatori elettrici e anello deflettore doccia,Non far scorrere l'acqua verso il Louvre per evitare il ghiaccio..

Vantaggi della torre di raffreddamento a flusso trasversale (RT) in tonnellate d'acqua da entrambe le parti:

Rumore estremamente basso

Il rumore della torre di raffreddamento a flusso trasversale è principalmente suddiviso in due tipi:

Il primo: il rumore del vento

Prendiamo il programma di trattamento per

A dopo un lungo periodo di sperimentazione e di test e confronto in loco con gli utenti, la divisione ha sviluppato una lamina di ventola larga in lega di alluminio,il rumore del ventilatore della torre di raffreddamento con arco di grande corda è inferiore di almeno 3 dB rispetto alle stesse specifiche;;

B adotta il motore speciale della torre di raffreddamento ad alta efficienza e a basso rumore del marchio ABB, con cinture importate (resistenza ad alta temperatura, resistenza al rumore, resistenza al rumore).La trasmissione di fabbrica è parte della, il trattamento dell'equilibrio statico, sarà in grado di controllare il rumore al minimo;

C: la parte di trasmissione è dotata di una trasmissione a bassa velocità per ridurre ulteriormente il rumore;

Il secondo tipo: rumore dell'acqua

Prendiamo il programma di trattamento

Un bacino di irrigatura con una piastra di copertura per sigillare il rumore della condotta verso l'acqua all'interno del bacino di irrigatura;

B comando superiore dell'irrigatore: dal bacino dell'irrigatore al riempitore della goccia d'acqua con un'altezza di 180 mm, circondato da una piastra di acciaio di vetro sigillata nella torre;

C controllo inferiore dell'acqua di bagnatura: riempitore inserito nel bacino di raccolta dell'acqua a una profondità di circa 50 mm, senza emissioni sonore di caduta d'acqua;

D dotato di un dispositivo di riempimento automatico della valvola galleggiante, per evitare che l'acqua di raffreddamento nel bacino di raccolta venga pompata fuori dal rumore;

E nella sezione del vento attorno all'installazione di persiane di aspirazione dell'aria, può controllare il riempitore → vasca di raccolta dell'acqua del suono di caduta dell'acqua nella torre;

L'acqua galleggiante è molto scarsa:

La torre di raffreddamento della marca Toyo, che si tratti di una torre di raffreddamento a flusso opposto o a flusso crocevole, ha una perdita d'acqua molto piccola, come si suppone dal programma.

Una parte motrice è dotata di motore a bassa velocità.

B la porta di connessione del sistema di irrigatori è completamente sigillata;

C fine di riempimento su entrambi i lati del dispositivo di raccolta dell'acqua a forma di lumaca auto-ape;

D. Buona tenuta del lato di connessione del guscio di plastica rinforzato con fibra di vetro e, se necessario, aggiunta di sigillante; E. Installazione di un alimentatore attorno alla sezione di ingresso.

E sezione d'ingresso del vento attorno all'installazione di lucchetti di aspirazione dell'aria, ulteriore controllo delle perdite di goccioline d'acqua nella torre;

F il bacino di raccolta dell'acqua è dotato di un dispositivo di traboccaggio; quando il flusso o il riempimento dell'acqua sono troppo elevati, non è consentito riempirlo dall'esterno;
